APRESENTAÇÃO
A pesquisa foi realizada usando como objeto de estudo moradias de baixa
renda da Vila Ininga, localizada próximo à Universidade Federal do
Piauí. A fim de entender como funcionam e como são construídas, o grupo
se utilizou de uma visitação, em que foram realizadas medições (tanto do
terreno quanto da própria casa), uma entrevista informal com a
proprietária e ainda fotografias para documentação e exposição do
estudo.
 |
| Autoria: Luiza Carvalho | Jan. 2013 |
LOCALIZAÇÃO
A moradia estudada localiza-se em um prolongamento da Rua Mário Teodomiro Carvalho (entre os moradores é chamada de Rua Retiro), sem número (devido também à falta de documentação do terreno) no Bairro Ininga, mais especificamente na Vila Ininga, Zona Leste da capital.
ASPECTOS SOCIAIS
A proprietária, Aldenira Teixeira Bastos dos Santos, conhecida pelo apelido de Marilene, vive na casa autoconstruída há 2 anos, a casa foi feita com materiais recebidos de doação. Separada do marido e sem filhos ela divide a casa com Regueiro, seu cachorro de estimação e recebe visita constante dos vizinhos.
 |
| Autoria: Katharynne Norrana | Jan. 2013 |
ASPECTOS ARQUITETÔNICOS
ESTILO ARQUITETÔNICO
• A casa não tem um estilo arquitetônico definido, embora o modelo tenha recebido influências da arquitetura alemã, com o estilo enxaimel, devido as hastes de madeira encaixadas entre si em posições horizontais, verticais e inclinada, preenchidas posteriormente com pedra ou tijolo; e também do modelo de construção indígena.
• Observando em proporções maiores, ou seja, se analisarmos a Vila e seu entorno é evidente a existência de duas realidades. São casas de padrão médio e alto que a cercam, o que gera um forte contraste social e visual. Por outro lado, ao analisar a Vila em si, percebe-se que há uma proximidade de estilos, quanto ao método construtivo e aos materiais.
CONFIGURAÇÃO
• A casa é composta por 03 cômodos, 01 quarto (com uma cama de casal, um armário de duas portas e uma TV de 20 polegadas), 01 cozinha (com uma geladeira, um fogão, dois armários de ferro, um armário de madeira e um “armário” feito com tijolos) e 01 sala (com um rack, uma TV de 14 polegadas, um banco de madeira e um sofá).
• O banheiro está fora do corpo principal da casa, a parede é feita de peças de madeira e o piso de barro com placas de concreto, não possui chuveiro, bacia sanitária e lavabo.
• Ainda na área externa está a lavanderia onde um fogão velho é utilizado como apoio para uma bacia plástica, que funcionam como pia, a “torneira” é uma mangueira presa à estrutura de madeira coberta de palha que protege a lavanderia.
 |
| Autoria: Katharynne Norrana | Jan. 2013 |
MÉTODO CONSTRUTIVO E MATERIAIS
• A proprietária da casa utilizou o método de construção de pau à pique.
• Para o erguimento das paredes foram feitas amarras em talos de babaçu com cipó e até corda de sisal e em seguida foi adicionado o barro (em algumas partes barro com pedaços de tijolo e pedra). A maioria das paredes tem papel suportante.
• O piso em todo o interior foi feito de barro batido.

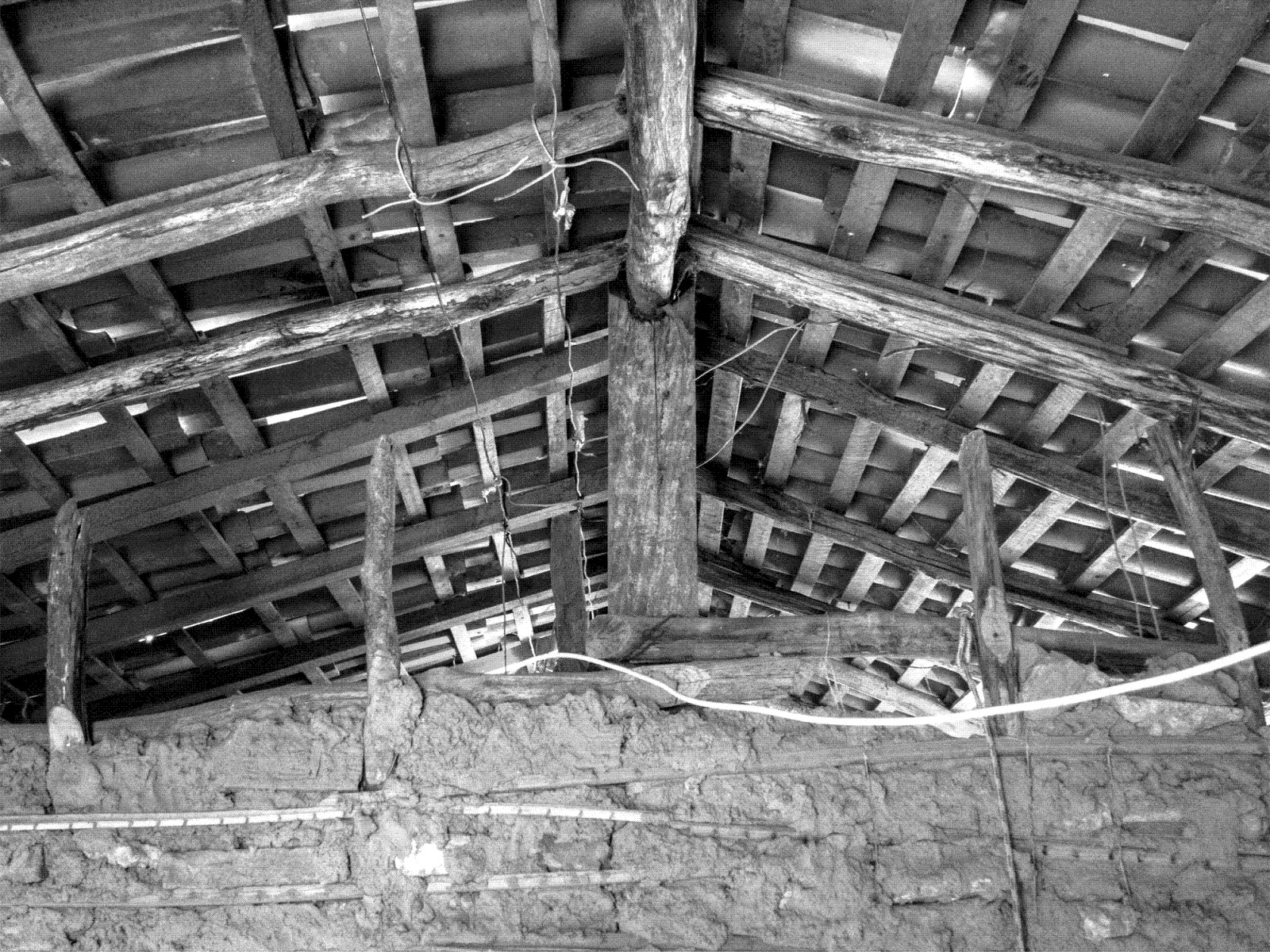

• O telhado é feito com linhas, ripas e caibros de vários tipos de madeira e coberto com telhas cerâmicas tipo colonial e plan canal misturadas, exceto a pequena varanda que, por falta de telhas foi coberta por algumas placas de compensado. Ela utiliza ainda uma lona plástica sobre as telhas com a finalidade de impedir que a água da chuva entre na casa pelo telhado.
 |
Autoria: Katharynne Norrana | Jan. 2013
|
INSTALAÇÕES ELÉTRICAS E SANITÁRIAS
• A casa não é abastecida por água encanada – a água que a proprietária utiliza é proveniente da casa ao lado – e em vista disso não existe nenhum tipo de instalação sanitária.
• A energia que a moradora utiliza vem da estrutura elétrica que os moradores instalaram na rua mas tudo funciona à base de improviso, pode-se ver vários fios sob as telhas e entre a malha estrutural do telhado.
FECHAMENTO
• Terreno:
A parte da frente é fechada por uma cerca de arame farpado e por placas de madeira com um portão também de madeira. A lateral direita tem parte dessa cerca e outra parte onde a casa vai até o limite do terreno. A área dos fundos é separada de uma área verde por uma cerca de arame farpado. A lateral esquerda é praticamente feita por um muro de alvenaria.
• Casa:
A porta de entrada (na sala) e a de saída (na cozinha) são feitas de madeira e o que separa o quarto da cozinha é apenas um lençol. Antes havia uma janela (apenas o espaço), na cozinha mas foi fechada quando a moradora fez uma viagem, o que deixa a casa sem ventilação e aumenta o calor, as áreas mais quentes da casa são a cozinha e o quarto devido a essa ausência de janelas.
 |
| Foto: Matheus Carvalho | Jan. 2013 |
COBERTURA
• A cobertura é explícita e possui 02 águas.
• O telhado não possui um ordenamento, o lado direito tem inclinação e beiral maiores que o lado esquerdo.
• A inclinação do lado direito é de aproximadamente de 28% enquanto a do lado esquerdo é cerca de 20%.
• Não veda totalmente, quando chove a água entra pelo telhado e por isso, como já citado, foi colocada uma lona plástica sobre as telhas.
 |
| Autoria: Bruna Negreiros | Jan. 2013 |
PLASTICIDADE E CROMATISMO
• Analisando todo o conjunto da construção observa-se que ela é constituída por 3 volumes, cada um dos cômodos, justapostos. E é interessante observar que um desses (o do quarto no caso), foi construído antes dos demais o que configura uma adição de volumes.
• As cores são limitadas devido ao tipo de material utilizado na construção da casa, mas ainda se pode observar uma mudança na tonalidade do volume do quarto para os demais, visto que foram feitos em épocas diferentes, provavelmente com materiais diferentes.
 |
| Autoria: Bruna Negreiros | Jan. 2013 |
PROPOSTA DE MELHORIA
• A proposta de melhoria apresentada, visa a melhoria na qualidade de vida dos moradores da residência, modificando o espaço. As primeiras observações feitas na configuração da casas, foi a ausência de janelas, o que, impossibilita a circulação de vento e ocasiona o aumento da temperatura ambiental interna. • Outra observação foi a disposição dos cômodos da casa, que no decorrer do dia, a incidência solar torna o ambiente desagradável. Além disso, a falta de uma parede hidráulica gera transtornos, pois não torna possível a instalação de um banheiro e uma pia para lavar louça. • A proposta, portanto, aborda os três temas citados e, através de mudanças de portas, abertura de janelas e levantamento de paredes, torna a moradia mais confortável; atentando para o baixo custo da reforma.
 |
| Autoria: Katharynne Norrana | Jan. 2013 |
 |
| Autoria: Honey Varão | Matheus Carvalho | Jan. 2013 |
Representação humanizada
